全氟己酮洁净气体灭火装置装置：矩形外观，最大利用率存储灭火剂，304 不锈钢材质。

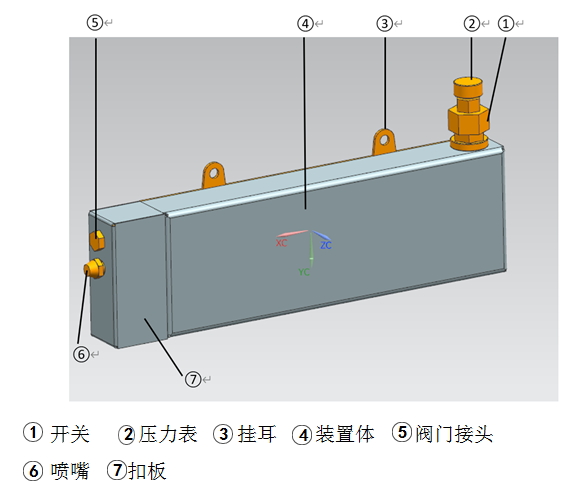

全氟己酮洁净气体灭火装置装置主要部件：其中包括装置体、压力表、压力表开关、容器阀、喷嘴等。

全氟己酮洁净气体灭火装置探测部件：自带快速响应热敏线，支持复合式智能火灾探测器电信号启动。

启动方式及反馈：具有电动启动方式和开关量反馈可选。

全氟己酮洁净气体灭火装置常适用于较为封闭配电柜内，装置具备独立的快速响应热敏线探测，是一个独立、紧凑的灭火装置。

全氟己酮洁净气体灭火装置可以选配信号反馈装置和手动或自动电启动装置，即可实现控制启动和装置状态反馈。

装置结构紧凑，安装空间要求较低，常安装在要保护的封闭配电柜的上部。

3.全氟己酮洁净气体灭火装置装置装置的主要数据：

3.1装置的尺寸（最大）：宽度 364mm，高度 160mm，深度 40mm

3.2装置外壳防锈：304 不锈钢，表面喷塑

3.3装置重量：3.2Kg

3.4 工作温度：-10℃~+50℃

3.5 湿度：≤96%（相对湿度，无凝露）；

3.6 贮存压力：0.5MPa（20℃）

4.装置特点

4.1装置安装于配电柜内部，设计紧凑，安装占用空间小。

4.2装置具备探测灭火功能。采用快速响应的热敏线进行探测。探测到火灾情况后，装置启动灭火剂释放灭火。

4.3装置采用新型洁净灭火剂全氟己酮灭火剂，其灭火剂专门针对计算机房、配电室、数据库等高价值保护对象。其具有良好的电绝缘性、稳定的化学特性、高效的灭火速率、灭火后无残留的灭火特点等优点。

4.4装置采用热敏线启动，采用无源设计，装置可不间断 24 小时进行保护，无供电担忧，易安装和设置，对用户环境要求低。

4.5装置可选配反馈装置接口和电动启动功能，实现不同场景下的不同需求。

5.装置动作原理

装置体内储存有新型洁净灭火剂，全氟己酮。同时安装有灭火剂释放阀门和专用喷嘴。在压力表开关处设有用于观察装置压力的压力表。在灭火过程中，缠绕于柜内着火点的热敏线探测到火灾发生，发生传导后，装置的容器阀被打开，装置内的灭火剂经喷嘴释放至柜内进行灭火。专用的喷嘴设计确保了灭火剂的雾化效果，致使灭火剂迅速蒸发汽化吸热，充分发挥了其完整的灭火效果。灭火剂以气体的形式释放，进而充满机柜或中间布线区域的所有设备空间。灭火效果极快，且无残留物。对柜内设备无任何损害。

6．安装与调试

6.1装置安装场所须符合下列要求：

6.1.1本装置应放置在密闭性较好，环境温度为-10℃~+50℃； 环境湿度：≤96%（相对湿度，无凝露）的洁净的柜内。

6.1.2空气中不得含有易爆、导电尘埃及腐蚀部件的有害物质， 否则必须予以保护，装置不得受到振动和冲击。

6.1.3装置安装平稳，可承受一定震动和冲击，但不能损坏装置的部件和功能。

6.1.4本装置应竖直安装在柜体上部。如果装置需要改变安装方向咨询厂家经指导后再进行安装。

6.1.5最大保护空间：1.6m3（前提:保护空间不能有明显的开口）。

6.1.6柜体内应留有装置的安装位置。

6.2安装前的准备：

6.2.1装置在安装前，首先保证机柜上部安装空间。

6.2.2打开包装，检查技术资料是否完整，阅读产品手册。

6.2.3资料检查完毕后，检查到达现场装置外观是否存在缺陷，重点检查部件是否有变形、磕碰损伤，铭牌是否完好。接口螺纹是否有损伤。

6.2.4以上确认完整无误后，再进行施工。本装置的安装严格按相应的技术文件进行，不得随意更改。

6.3安装：

6.3.1装置应竖直安装，同时应避免喷嘴出口被其他设备遮挡，造成喷放时灭火剂汽化失效，无法快速灭火。

6.3.2装置的热敏线应有序、平顺的盘布在易发生火灾的部位，采用扎线带或线夹固定牢靠。热敏线在布置过程中应避免大力拉扯和切割磨损。

6.4调试

6.4．1装置在安装前可打开压力表开关（面向压力表逆时针打开），观察压力表上的示数是否在正常压力范围内（0.3MPa 至 0.8MPa 之间），查看完毕，顺时针复位压力表开关。若压力已无示数或在不正常示数范围内，则需要联系厂家进行更换。

7维护与保养

为了保证灭火装置长期有效的处于正常伺服工作状态，火灾发生时能有效的发挥灭火功能，使用单位应建立严格的管理制度，并做好维护和保养工作。

7.1装置高效灭火，集成化程度高。为了确保工作的可靠性，应由经过专门培训的人员负责定期检査和维护。

7.2使用方应建立完善维护保养制度，制订操作规程。对本装置进行定期检查，并做好记录。记录由检查人员签字后归档保存，检查中发现的问题应及时处理。

7.3维护工作应分为日常维护和定期维护。

7.3.1日常维护是对装置的工作环境、部件组成、外观标识等显著特征进行常规检查维护，有助于及时发现装置的显性问题，保护装置功能，延长装置使用寿命。

检查方法：对装置进行目视检查，无碰伤、变形、锈蚀等， 铭牌清晰，标牌、警示标志完整清楚。如发现装置异常应尽快与厂家取得联系。

7.3.2定期维护是用户根据自身情况每季度或每半年对装置的主要功能部件（如热敏线、喷嘴等）进行检查维护，确保装置各部件功能正常。

7.3.3每五年应对装置进行一次全面的检查，维护。包括对装 置、热敏线、分别重新进行清洗、试验、检测。对整套灭火装置进行全面调试。条件允许时，可实际抽取喷放检查。

7.4 本装置在启动灭火后，应重新更换，调试后正常后，方可继续使用。

8.注意事项

8.1装置灭火时，人员应保证在安全处。

8.2灭火时应保持柜门关闭，尽量在灭火剂释放后保证 10 分钟的灭火浸渍时间再进行后续操作。

8.3灭火后，应启动排烟措施，等烟雾废气等散尽，人员再进行操作。

9、售后服务

公司严格按照国家有关规定，提供相应的产品售后和技术服务。详情联系李先生 18830173315（微信同）
